LAMINAM巖板幕墻技術方案
時間：2021-09-22瀏覽次數：1869巖板幕墻技術的應用場景
1. 標準建筑外墻，常規掛裝方案可應用在住宅式建筑、中高層 建筑的通風外墻系統中使用。
2. 建筑幕墻，商業建筑的幕墻系統。
一、單元框架式技術方案

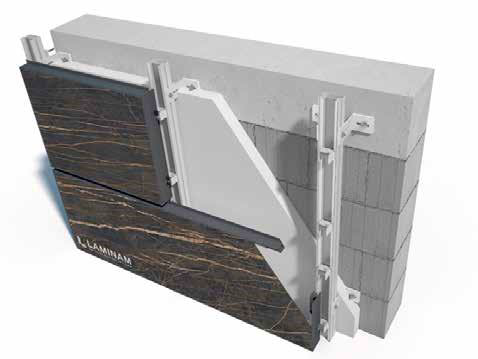

單元體式掛裝系統介紹
該掛裝方式，需要通過鋁型材框架系統與板材進行復合加工，形成板材單元體。通過連接件等結構來完成安裝。單元體式可在工廠進行系統化生產，可保證產品質量，確保工期的連續性，和精 準度?，F(xiàn)場可進行快速精準的安裝。
使用此掛裝方案，適應于Laminam3+\5+等型號的板材， 1000x3000mm、1200x3000mm 和 1620x3240mm均可使用。

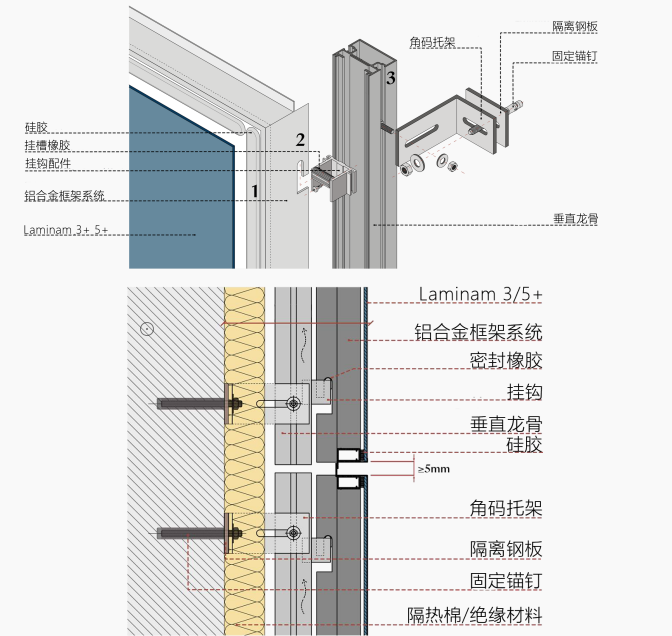

單元體式系統結構說明
系統設計：通過對現場復尺來獲取生產列表、框架尺寸，在工廠完成板材切割、型材生產、復合、排版等工作。
框架系統：鋁型材框架系統，由框架型材通過特定組角配件、橫撐結構來完成組裝生產，復合過程中通過緩沖膠條和硅膠完成。單元框架支持單點式維修拆卸。
現場施工：通過框架單元體可進行水平、 垂直安裝，現場通過調平橫向龍骨、框架打點、水平、垂直調平等步驟來完成安裝。
二.單元扣板式技術方案

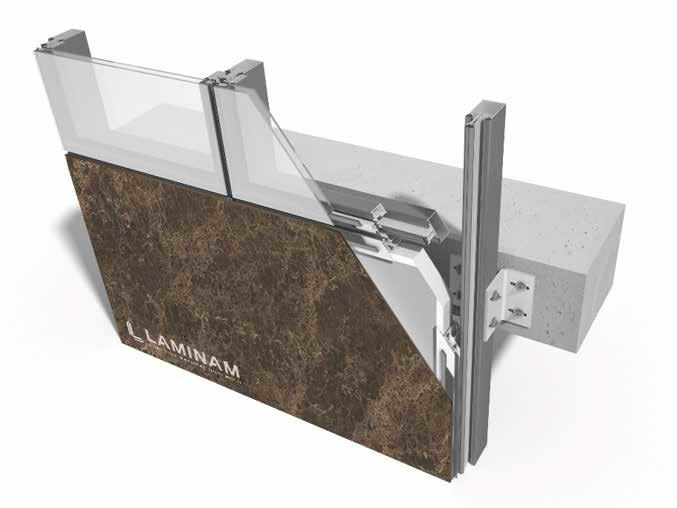

單元扣板式系統介紹
此方案與玻璃式幕墻安裝類似，由鋁型材結構、連接裝置、巖板、幕墻硅膠組合而成。所選型材與連接裝置的規格需要根據項目對風阻、沖擊力等數值的要求來設計基礎材料。根據幕墻排水、保溫、隔音等要求對結構進行調整。在板材中可加入增強復合材料， 比如使用蜂窩鋁、泡沫鋁等材料，來提高高負載要求的沖擊力和風阻。
使用此掛裝方案，適應于Laminam 12\20+等型號的板材， 1000x3000mm、1200x3000mm 和 1620x3240mm均可使用。
單元扣板式系統結構說明
系統設計：根據建筑結構，設計生產單元尺寸清單，垂直結構用于承重，將單元體固定到垂直結構中，形成單元體。也可使用成熟的幕墻方案，或針對性設計框架。
承重結構：將垂直結構與水泥結構通過固定裝置連接，水平支架與緊固配件與垂直結構連接固定在一起。根據排版布局來確定結構體安裝布局。
現場施工：安裝方式與傳統幕墻類似，可 根據設計進行水平或垂直布局安裝。安裝后在對內部進行密封。
三、施工項目
項目名稱：商業綜合體
技術方案：單元框架系統
施工年份：2014年
項目地址：臺灣

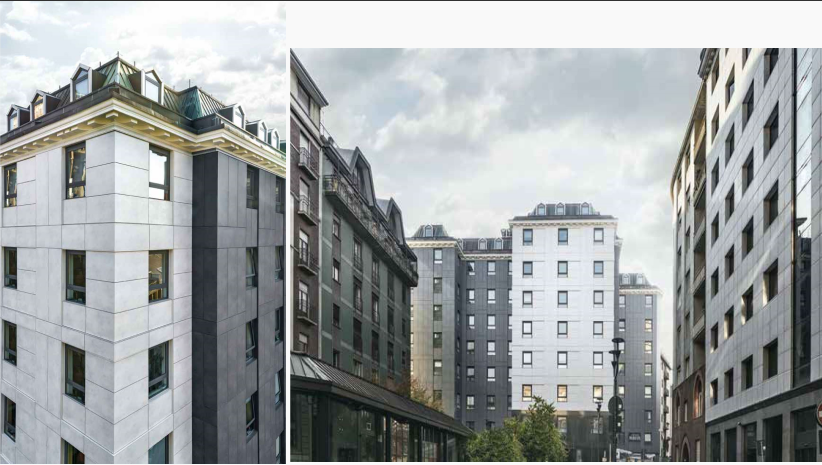

項目名稱：商業辦公樓
技術方案：單元框架系統
施工年份：2015年
項目地址：意大利
項目名稱：龔平辦公廣場
技術方案：單元框架系統
施工年份：2018年
項目地址：韓國
項目名稱：Fluxmans Building
技術方案：單元框架系統
施工年份：2014年
項目地址：南非

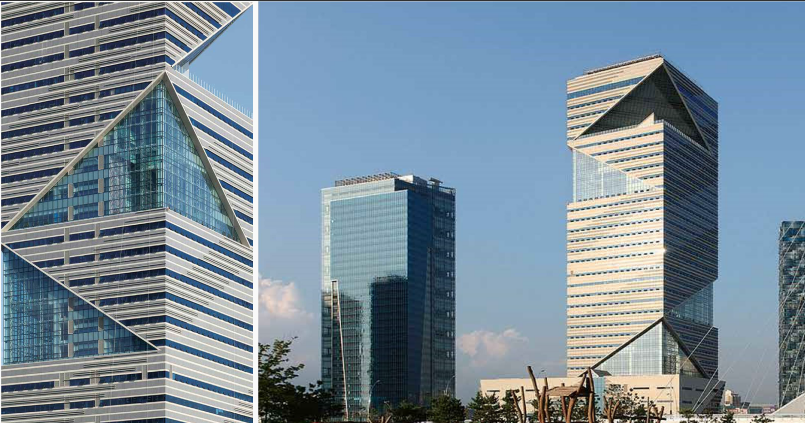

項目名稱：I-Tower
技術方案：單元扣板系統
施工年份：2012年
項目地址：韓國
項目名稱：Commercial Building
技術方案：單元扣板系統
施工年份：2010年
項目地址：韓國
